回路に別の照明を追加し、その照明を既存の照明スイッチに直接接続すると便利な状況がいろいろあります。
たとえば、キッチンのウォールキャビネットの下に照明を追加し、既存のスイッチが新しい照明と同じ高さになる場合や、ケーブルを直接既存のスイッチボックスの裏から外部に配線して、外光を設置する場合などが挙げられます。
Before
これらの図は典型的な照明回路の配置で、ほとんどの接続は天井のバラで、スイッチではラインとスイッチラインのみです。
この配線では、ニュートラルがないためスイッチで別の照明を接続できません。
Changes Required
1. シーリングローズとスイッチ間の既設ツイン・アースケーブルを3芯・アースタイプに交換する。 既存のケーブルが電線管や中空壁に設置されている場合、壁を傷つけずに新しいケーブルを引き込むのは簡単です。
2. 1ギャングスイッチを2ギャングスイッチに交換します。
3. スイッチに新しいケーブルを接続して、新しい照明器具に電源を供給します。
After
スイッチケーブルが、3コアおよびアースケーブルに変更されている状態です。 天井のバラでは、ブラウンは従来通りLoopに接続、ブラックはスイッチ線になり、3本目のグレー線はニュートラルに接続されています。 小さな青いスリーブがニュートラルであることを示しています。

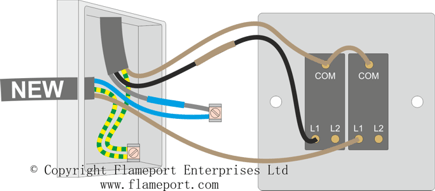

スイッチでは、黒と茶が最初のスイッチに接続され、以前とまったく同じように既存の照明を制御していることに注意してください。
灰色の中性線は別の端子台に接続されています。 青いスリーブは、ニュートラルとして使用されていることを示します。
新しい照明器具へのケーブル（NEWと表示）には、ライン線、ニュートラル線、アース線が含まれています。 ラインはスイッチのL1に接続し、必要に応じて照明のオン・オフができるようにします。 ニュートラルは、別売りのニュートラルブロックに接続します。 アースはアース端子に接続します。
ニュートラル線はスイッチに全く接続されていないことに注意してください。
